公布日：2023.11.14
申請日：2023.09.26
分類號：C02F1/56(2023.01)I;C02F1/36(2023.01)I;C02F1/463(2023.01)I
摘要

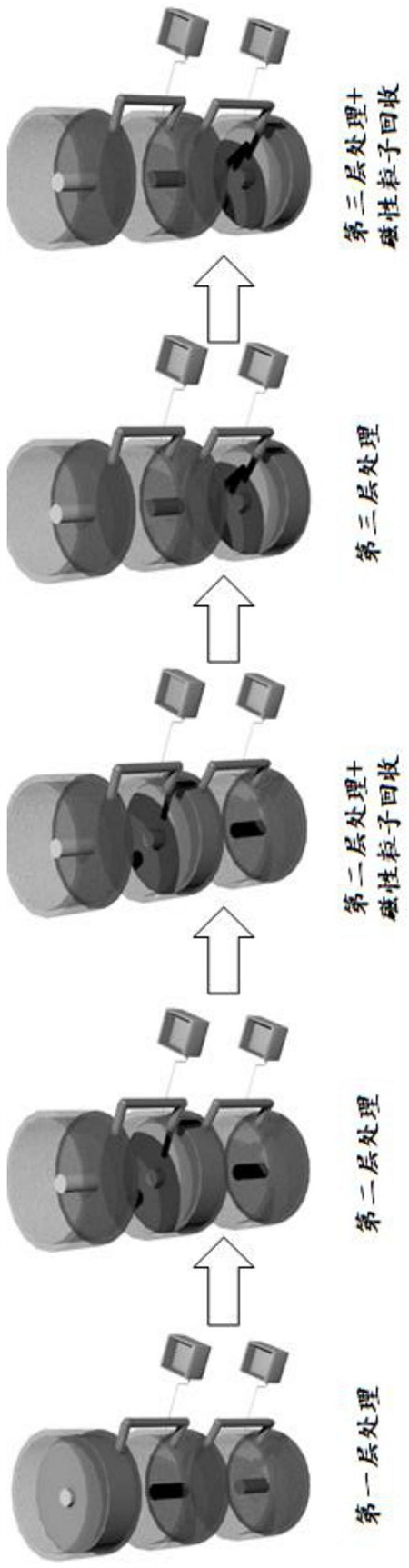

本發明涉及一種超聲絮凝立體槽處理清洗廢水的方法。把混凝劑溶液、電解質型絮凝劑溶液、磁懸浮液倒入三層儲液槽的每一個槽。待清洗的廢水倒入上層儲液槽，開動超聲波發生器，在超聲波和磁性顆粒的作用下進行廢液處理。第一環節處理后，廢液進入與上層與中層儲液槽中間的管道進入中層儲液槽；在中層儲液槽中，同樣在超聲波和磁性顆粒的作用下進行廢液處理，同時，澄清槽內的混凝污泥經磁性顆�；厥昭b置，四氧化三鐵磁性顆�；厥罩翉U水處理槽重新利用，污泥由磁性顆�；厥昭b置的排污口排出后收集處理。從中層儲液槽的廢水管道進入下層儲液槽，超聲廢水處理并進行磁性顆粒回收。
權利要求書
1.一種超聲絮凝立體槽處理清洗廢水的方法，其特征在于，采用分級處理，儲液槽采用立體式的，分為上中下三層，每個儲液槽底部都安裝超聲波發生器；上層儲液槽與中層儲液槽通過管道連接；中層儲液槽既通過管道與上層連接，又既通過管道與下層連接；下層儲液槽通過管道與中層儲液槽連接；中層儲液槽與下層儲液槽分別連接一個磁性顆�；厥昭b置，澄清廢水得到的混凝污泥經磁性顆�；厥昭b置處理，四氧化三鐵磁性顆�；厥罩羶�(chǔ)液槽重新利用，污泥由磁性顆粒回收裝置的排污口排出后收集處理，具體步驟如下：(1)配制混凝劑溶液：將陰離子聚丙烯酰胺與水配置成混凝劑溶液；(2)配制電解質型絮凝劑溶液：以硫酸鋁為電解質型絮凝劑，將硫酸鋁與水配置成硫酸鋁溶液液；(3)配制磁懸浮液：將四氧化三鐵磁性顆粒與水配置成磁懸浮液；(4)將廢水置入上層儲液槽內，依次向待處理的廢水中緩慢加入電解質型絮凝劑溶液、磁懸浮液、混凝劑溶液，廢水中出現絮凝的時候開啟超聲波發生器，對出現絮凝的廢水進行超聲攪拌，直至絮凝完全沉降；(5)上層儲液槽中的廢水流入中層儲液槽中，依次向中層儲液槽中緩慢加入電解質型絮凝劑溶液、磁懸浮液、混凝劑溶液，廢水中出現絮凝的時候開啟超聲波發生器；對出現絮凝的廢水進行超聲攪拌，直至絮凝完全沉降；將沉降后的廢水排入磁性顆�；厥昭b置中，澄清后的廢水經管道排入下層的儲液槽中；磁性顆�；厥昭b置內的混凝污泥經磁性顆�；厥昭b置處理，四氧化三鐵磁性顆�；厥罩翉U水儲液槽重新利用，污泥由磁性顆�；厥昭b置的排污口排出后收集處理；(6)中層儲液槽中的廢水流入下層儲液槽中，依次向下層儲液槽中緩慢加入電解質型絮凝劑溶液、磁懸浮液、混凝劑溶液，廢水中出現絮凝的時候開啟超聲波發生器，對出現絮凝的廢水進行超聲攪拌，直至絮凝完全沉降；(7)將三級處理沉降后的廢水進行澄清，經磁性顆�；厥昭b置，四氧化三鐵磁性顆�；厥罩翉U水處理槽重新利用，污泥由磁性顆�；厥昭b置的排污口排出后收集處理。
2.如權利要求1所述的一種超聲絮凝立體槽處理清洗廢水的方法，其特征在于，步驟(1)中，陰離子聚丙烯酰胺的分子量為30W，陰離子聚丙烯酰胺與水的質量比為1：900～1：1000。
3.如權利要求1所述的一種超聲絮凝立體槽處理清洗廢水的方法，其特征在于，步驟(2)中，硫酸鋁與水的質量比為1：15～1:20。
4.如權利要求1所述的一種超聲絮凝立體槽處理清洗廢水的方法，其特征在于，步驟(3)中，四氧化三鐵磁性顆粒的粒徑為50μm-100μm，四氧化三鐵磁性顆粒與水的質量比為1：90～1:100。
5.如權利要求1所述的一種超聲絮凝立體槽處理清洗廢水的方法，其特征在于，步驟(4)中，廢水、電解質型絮凝劑溶液、磁懸浮液、混凝劑溶液的體積比為2000：20-30：20-30：30-40；超聲波發生器頻率為30-60KHz、功率為500-700W，超聲攪拌時間為40-60min。
6.如權利要求1所述的一種超聲絮凝立體槽處理清洗廢水的方法，其特征在于，步驟(5)中，廢水、電解質型絮凝劑溶液、磁懸浮液、混凝劑溶液的體積比為2000：10-20：10-20：10-20；超聲波發生器頻率為30-60KHz、功率為500-700W，超聲攪拌時間為40-60min。
7.如權利要求1所述的一種超聲絮凝立體槽處理清洗廢水的方法，其特征在于，步驟(6)中，廢水、電解質型絮凝劑溶液、磁懸浮液、混凝劑溶液的體積比為2000：5-10L：5-10L：5-10L；超聲波發生器頻率為30-60KHz、功率為500-700W，超聲攪拌時間為40-60min。
發明內容
針對現有技術存在的不足，本發明提供一種超聲絮凝立體槽處理清洗廢水的方法，該種方法通過超聲和磁場絮凝雙管齊下，高效快捷地處理廢水。
為了達到上述目的，本發明通過以下技術方案來實現：一種超聲絮凝立體槽處理清洗廢水的方法，包括如下加工步驟：
(1)配制混凝劑溶液：將陰離子聚丙烯酰胺與水按照質量比1：900～1：1000，配置成混凝劑溶液；
(2)配制電解質型絮凝劑溶液。以硫酸鋁為電解質型絮凝劑，硫酸鋁與水按照質量比1：15～1:20的比例混合，配置成硫酸鋁溶液液；
(3)配制磁懸浮液：將四氧化三鐵磁性顆粒(50um-100um粒徑)與水按照質量比1：90～1:100的比例混合，配置成磁懸浮液；
(4)將廢水置入上層儲液槽內，依次向待處理的廢水中緩慢加入電解質型絮凝劑溶液、磁懸浮液、混凝劑溶液，廢水中出現絮凝的時候開啟超聲波發生器；超聲波發生器頻率為30-60KHz、功率為500-700W，對出現絮凝的廢水進行超聲攪拌40-60min，直至絮凝完全沉降；
步驟(4)中，廢水、電解質型絮凝劑溶液、磁懸浮液、混凝劑溶液的體積比為2000：20-30：20-30：30-40。
(5)上層儲液槽中的廢水流入中層儲液槽中，依次向中層儲液槽中緩慢加入電解質型絮凝劑溶液、磁懸浮液、混凝劑溶液，廢水中出現絮凝的時候開啟超聲波發生器；超聲波發生器頻率為30-60KHz、功率為500-700W，對出現絮凝的廢水進行超聲攪拌40-60min，直至絮凝完全沉降；將沉降后的廢水排入磁性顆�；厥昭b置中，澄清后的廢水經管道排入下層的儲液槽中；磁性顆粒回收裝置內的混凝污泥經磁性顆�；厥昭b置處理，四氧化三鐵磁性顆�；厥罩翉U水儲液槽重新利用，污泥由磁性顆�；厥昭b置的排污口排出后收集處理；
步驟(5)中，廢水、電解質型絮凝劑溶液、磁懸浮液、混凝劑溶液的體積比為2000：10-20：10-20：10-20。
(6)中層儲液槽中的廢水流入下層儲液槽中，依次向下層儲液槽中緩慢加入電解質型絮凝劑溶液、磁懸浮液、混凝劑溶液，廢水中出現絮凝的時候開啟超聲波發生器；超聲波發生器頻率為30-60KHz、功率為500-700W的超聲波發生器，對出現絮凝的廢水進行超聲攪拌40-60min，直至絮凝完全沉降；
步驟(6)中，廢水、電解質型絮凝劑溶液、磁懸浮液、混凝劑溶液的體積比為2000：5-10L：5-10L：5-10L。
(7)將三級處理沉降后的廢水進行澄清，經磁性顆�；厥昭b置，四氧化三鐵磁性顆粒回收至廢水儲液槽重新利用，污泥由磁性顆�；厥昭b置的排污口排出后收集處理。
步驟(1)中，陰離子聚丙烯酰胺的分子量為30W。
創新點
(1)把磁性顆粒引入到廢水處理中。
(2)不同于目前的并列式的多個槽的廢水處理，三步處理的三個槽采用立式的三層結構，有效利用空間。
發明有益效果
針對目前污水處理廠沒有針對性到地處理工業廢水，各種處理方法不適合半導體公司、電子廠、光電器件公司在生產器件產生的廢水，本發明具有以下優點：本發明提供的一種超聲絮凝立體槽處理清洗廢水的方法，該種方法巧妙地把磁性絮凝引用到超聲處理廢水中，適合于半導體公司、電子廠、光電器件公司在生產器件產生的廢水處理。提高了廢水處理的效率和效果。
（發明人：孟艷芳;程廣貴）
